- 輸入：
- 5V/12V/24V
- 功率：
- 0.1-30W
- 規格：
- 25.4*25.4*12.5

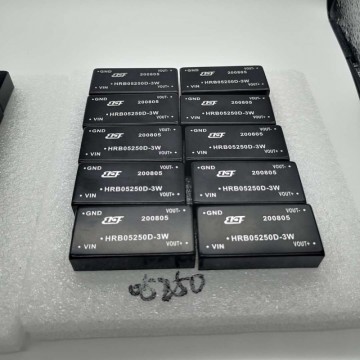

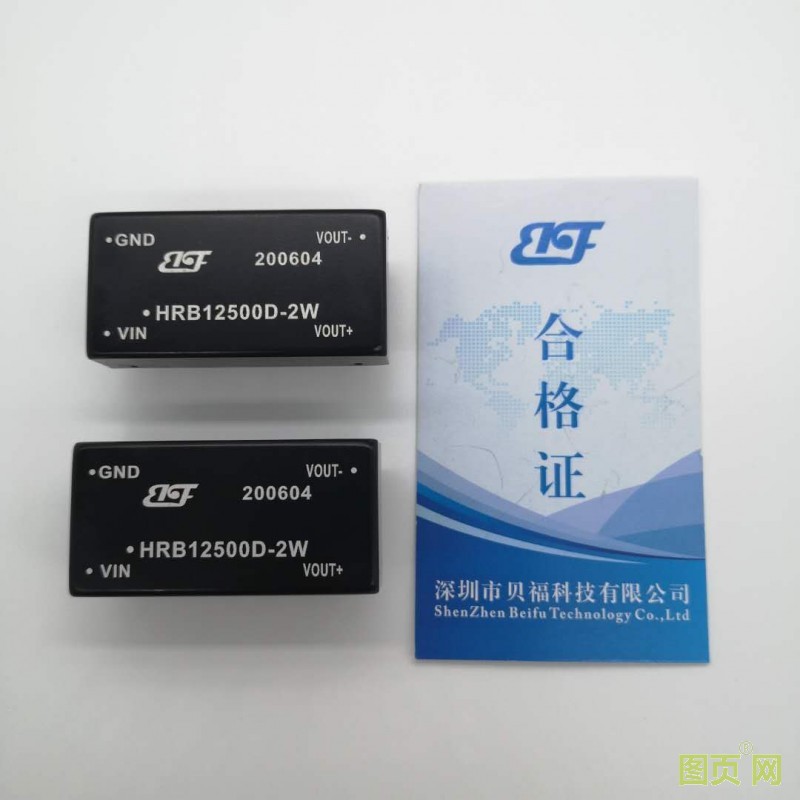

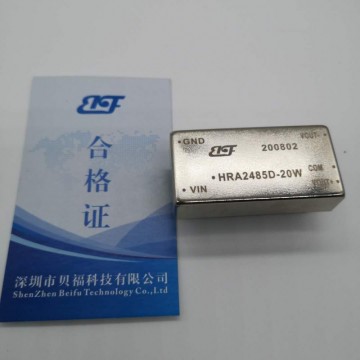

GRB非隔離系列寬電壓輸入高電壓輸出 電壓控制型
產品特點
● 效率高達75%以上
● 1*2英寸標準封裝
● 單電壓輸出
● 超高性價比
● 電壓控制輸出,輸出電壓隨控制電壓的變化而線性變壓
● 工作溫度: -40℃~+75℃
● 阻燃封裝，滿足UL94-V0 要求
● 溫度特性好
● 可直接焊在PCB 上
產品應用
GRB 系列模塊電源是一種DC-DC升壓變換器。該模塊電源的輸入電壓分為：4.5~9V、9~18V、及18~36VDC標準（2：1）寬輸入電壓范圍(寬電壓輸入模塊電源是指輸入電壓可以允許在很寬的范圍內變化)。輸入0-5V模擬量信號控制，輸出電壓可根據模擬量信號線性變化輸出。輸出最高電壓：50V、100VDC、110VDC、150VDC、200VDC、250VDC、300VDC、350VDC、500VDC、1000V等，具有功率密度大，輸出功率高，應用范圍廣等優點。
技術參數
|
輸出特性 |
|
||||
|
技術指標 |
技術參數 |
測試條件 |
|
||
|
穩壓精度 |
1.0 %max |
0%~100%負載范圍 |
|
||
|
電壓調整率 |
0.5%max |
滿載 |
|
||
|
負載調整率 |
+/-0.5% type. +/-1% max. (No load to full load) |
0%~100%負載范圍 |
|
||
|
紋波和噪聲 (濾波后測試) |
≤150 mV p-p, max |
20MHz帶寬 |
|
||
|
動態響應速度 |
≤150us |
25%負載~滿載 |
|
||
|
啟動延遲時間 |
500ms |
|
|||
|
輸入特性 |
|
||||
|
輸入電壓范圍 |
（5VDC） 4.5—9.0VDC |
|
|||
|
（12VDC）9.0—18VDC |
|
||||
|
（24VDC）18—36VDC |
|
||||
|
線性高速率 |
0.5% |
低端 ~ 高端 |
|
||
|
控制電壓 |
輸入信號 |
0-5V |
|
|
|
|
輸入阻抗 |
100K |
|
|
||
|
|
|
100K |
|||
|
開關頻率 |
200KHz |
典型值 |
|
||
|
轉換效率 |
參見型號選擇表 |
|
|||
|
隔離電壓 |
輸入、輸出和控制電壓信號不隔離 |
輸入和輸出之間 |
|
||
|
平均無故障間隔時間 |
1000000小時 |
|
|||
|
溫度系數 |
0.02%/℃ |
|
|||
